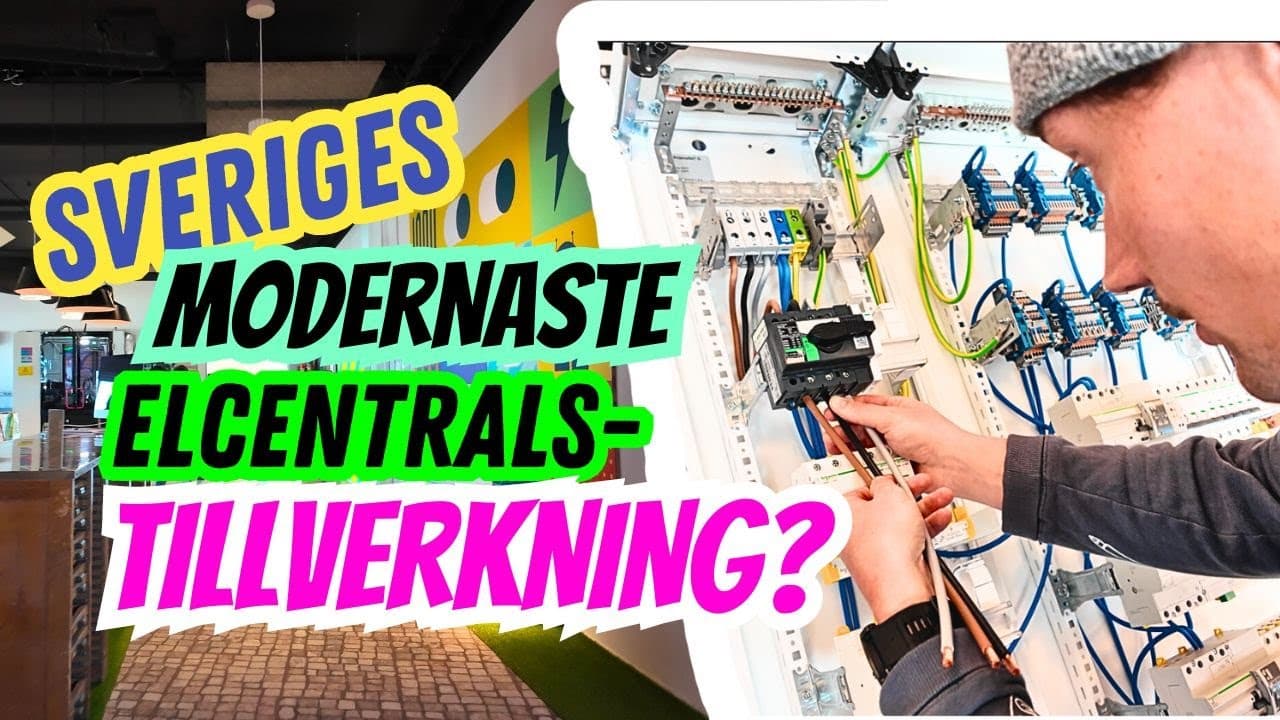

SVERIGES modernaste elcentrals-tillverkning?

15:43

Hur en central faktiskt blir till när bygget är uppdelat i stationer: plintar plockas som en restaurangorder, en kabelmaskin från Rittal klipper, skalar och ändhylsar all kabel upp till 2,5 kvadrat, och kablarna kommer sorterade i samma ordning som de ska kopplas. I stället för pappersritning står en iPad vid pulpeten och visar var varje kabel kommer ifrån och var den ska – och märkningen "källa och mål" upprepas längs kabeln så att man kan felsöka och byta komponent i skåpet utan ritning. Kraftmontaget sker med färdiga, förpressade kablar och momentdragare, och innan leverans körs ett isolationstest mellan jord, nolla och faser plus fotodokumentation och utskrivna ritningar. Besöket på E3 Kontrolls verkstad i Västberga visar också tanken bakom miljön – en elverkstad behöver inte se ut som alla andra.

Publicerades
8 april 2024
Format
Video · 15:43

Frågor & svar

Sammanfattade av redaktionen ur avsnittet. Varje svar är märkt med sekunden det sägs – klicka och hör det direkt.

Mer info kommer inom kort. 546 avsnitt transkriberas…

Om avsnittet

Det här tar avsnittet upp

  • Centraler och styrskåp byggs i uppdelade stationer hos E3 Kontroll i Västberga – plintstation, kabelmaskin, frontmontage, kraftmontage, kabelmontage och test.
  • En Rittal-maskin klipper, skalar och sätter hylsa på samtliga kablar upp till 2,5 kvadrat; företaget var bland de första i världen att köpa den för tre år sedan.
  • Varje kabel märks med källa och mål var tionde centimeter, så att man kan navigera i skåpet och felsöka utan ritning.
  • Kablarna sorteras av maskinen i samma ordning som de ska kopplas, och monteringen följs på en iPad i stället för papperssritning.
  • Kraftmontaget använder färdigbeställda, färdigsvetsade kablar som inte ska kapas, och skruvdragaren körs med moment.
  • Avslutande installationstest körs med ett testinstrument mellan jord, nolla och faser för att se om det blir överslag, och allt dokumenteras med foto och ritningar innan leverans.
