ALLT du behöver veta om KONTAKTORER

11:55

Kontaktorn är i grunden enkel teknik – en spole, en delad järnkärna och en fjäder – men valet av rätt modell är inte lika självklart. Här reds skillnaden mellan AC1 och AC3 ut: strömvärdet i artikelnumret avser motordrift, medan en nia i AC3 kan klara betydligt mer på en snällare last, vilket står i databladet. Dessutom tas upp varför man inte bör gå mer än ett par storlekar upp, fällan med 24 V DC kontra lågnivåspole styrd från en PLC-utgång, och hur en elektronisk spole med brett spänningsområde löser problemet för service och underhåll. Också mekaniskt förreglade hjälpkontakter, SIL-klassning och värmeutveckling i apparatskåp vid tät montering berörs.

Publicerades
12 juni 2024
Format
Ljud + video · 11:55
Ämnen
Elinstallation

Frågor & svar

Sammanfattade av redaktionen ur avsnittet. Varje svar är märkt med sekunden det sägs – klicka och hör det direkt.

Mer info kommer inom kort. 546 avsnitt transkriberas…

Om avsnittet

Det här tar avsnittet upp

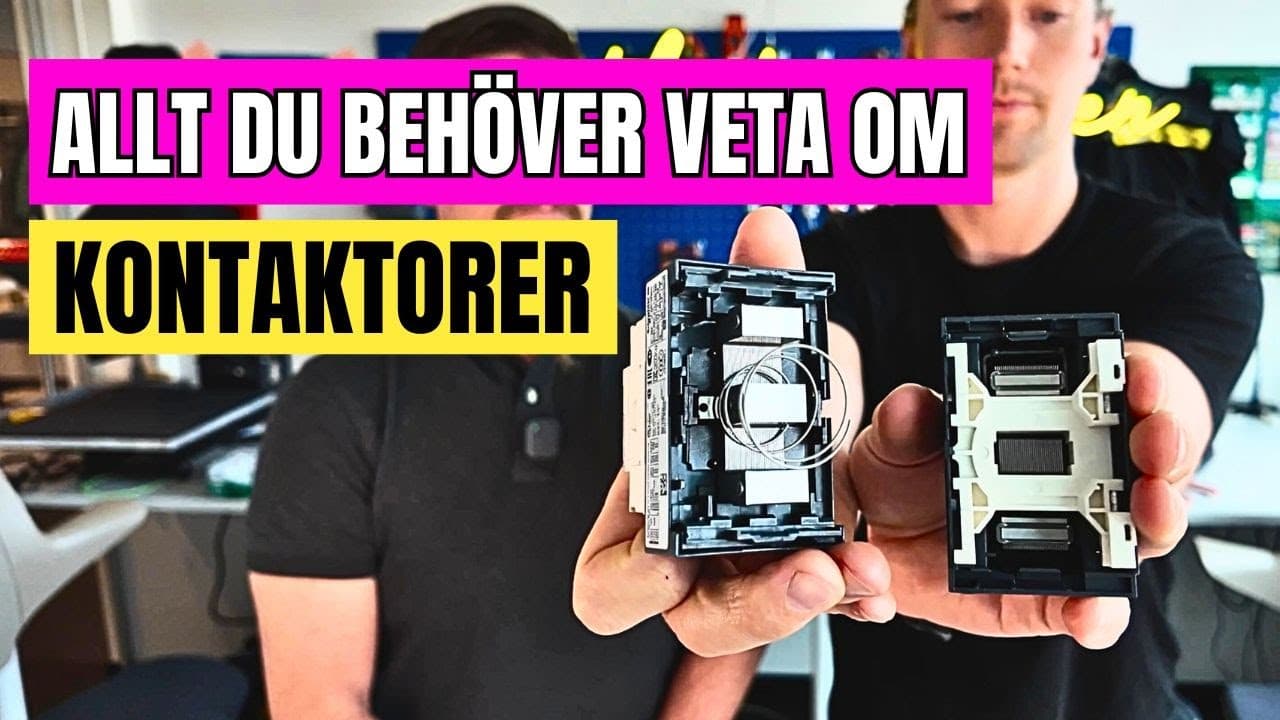

  • Kontaktorns uppbyggnad – spole, delad järnkärna och kopparlindning som sluter polerna när strömmen läggs på.
  • TeSys Deca lanserades år 2000 och täcker 9–150 ampere i AC3, medan nästa serie går upp till 800 ampere.
  • AC3 avser motordrift med asynkronmotor och AC1 snällare laster – en nio ampere AC3-kontaktor klarar 20 ampere i AC1.
  • Elektronisk spole i Deca Green-serien matas med 24–60 volt, både AC och DC, inklusive lågnivå från PLC-utgång.
  • TeSys Giga täcker 115–800 ampere i AC3 och advanced-versionen har kabelminne som gör att enheten kan bytas framifrån på under tio minuter utan att lossa skenorna.
  • SIL-klassade kontaktorer är mekaniskt förreglade så att huvudpoler och hjälpkontakter alltid har samma läge, även vid svetsning.
